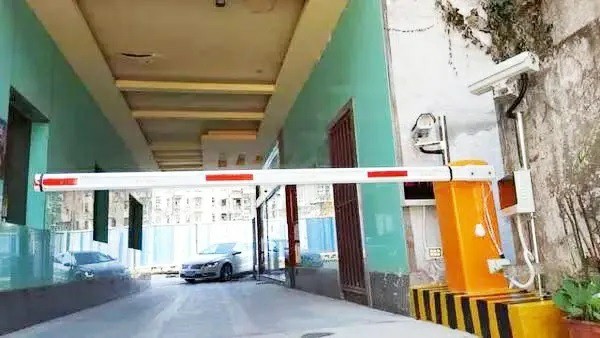

有朋友提到关于进出共道的道闸功能如何实现，在生活我们看到一进一出道闸比较多，这个是标准道闸；有时候会在小区的侧门或者并不大的停车场会看到进出共道道闸，那么它的原理是什么呢?是如何实现的呢？

主要用于通道较短，对进、出车辆的通行效率要求不高、单车道双向通行的通道。一般车道4.5米-6.5米，这种车道一般都需要设计带有人行通道，人行通道一般在0.7米-1.5米即可。

一、组成部分

红绿灯控制系统是现代化停车场管理系统重要辅助系统之一，主要用于协调单车道双向车流的顺利通行，适用于停车场单通道出入口红绿灯控制。

系统由红绿灯控制器、车辆感应器（感应线圈）、红绿灯以及电源控制箱、id卡、远距离读卡器组成。

出-入口部分主要由非接触感应式id卡的读写器、id卡（蓝牙卡）、车辆感应器、出-入口自动路闸、车辆检测线圈、红绿灯等组成。

二、进出共道，实现原理

单辆车通行控制方式（单车通行，刷卡进出）

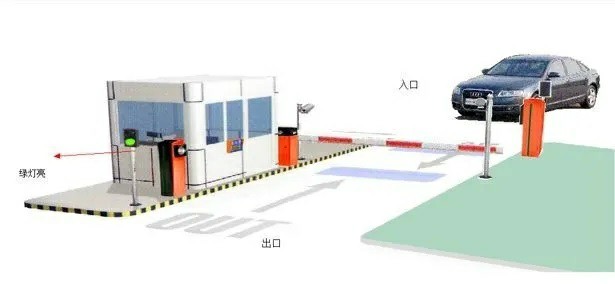

1、当入口没有车辆进入或外出时，入口和出口均为绿灯亮，表示车辆可以刷卡进入或外出；小区内部车辆进入必须刷卡有效时，方可开启道闸，车过后道闸自动落下，

小区内部车辆外出时，必须刷卡有效时，才能自动开启道闸，并在车过后自动落闸，道闸具有防砸车功能；

2、当入口车辆先压到入口车辆检测器时：（即车辆进入方向优先时）

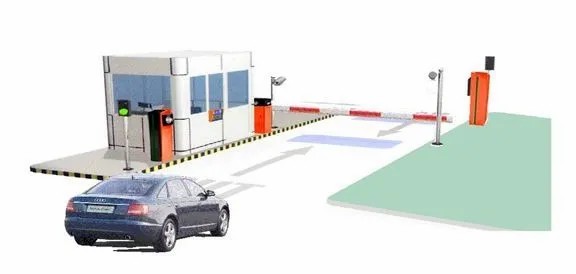

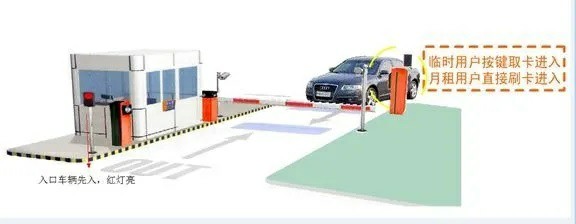

a、出口立即变为红灯（在此之前为绿灯，如上图），禁止内部车辆外出，入口为绿灯不变，当入口车辆刷卡有效时，道闸自动开启，当入口车辆经过入口红绿灯下的车辆检测器后，入口也立即变为红灯，禁止入口后来车辆继续通行；如下图：

b、入口车辆经过道闸后，道闸自动落杆，当车辆经过出口红绿灯检测器后，出、入口两端重新恢复为绿灯；

3、当出口有车辆外出比入口先压到出口车辆检测器时：（即车辆外出优先时）。

a、入口立即变为红灯（之前两端均为绿灯），禁止外部车辆向内部通行，当外出车辆刷卡有效时，道闸自动开启，当出口车辆离开出口红绿灯车辆检测器时，出口也立即变为红灯禁止后续车辆通行；

b、出口车辆经过道闸后，道闸自动落杆，当车辆经过入口红绿灯检测器后，出、入口两端重新恢复为绿灯；

4、系统具有自动复位、及人工强行复位功能，当智能引导红绿灯因为特殊原因误判车辆长时间在出入口通道内时（此时出入口均为红灯亮，严禁车辆进出通行），系统能够根据现场设定的系统复位时间，自动（或人工手动、遥控器遥控等方式）将出入口红绿灯复位，重新将出入口复位到绿灯亮的初始状态；

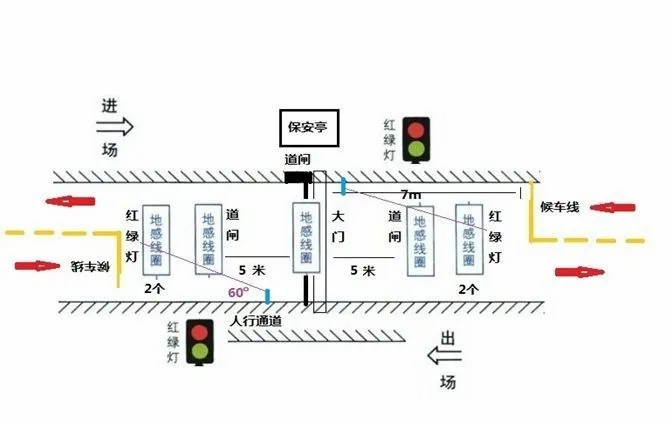

三、原理图

系统原理图：
